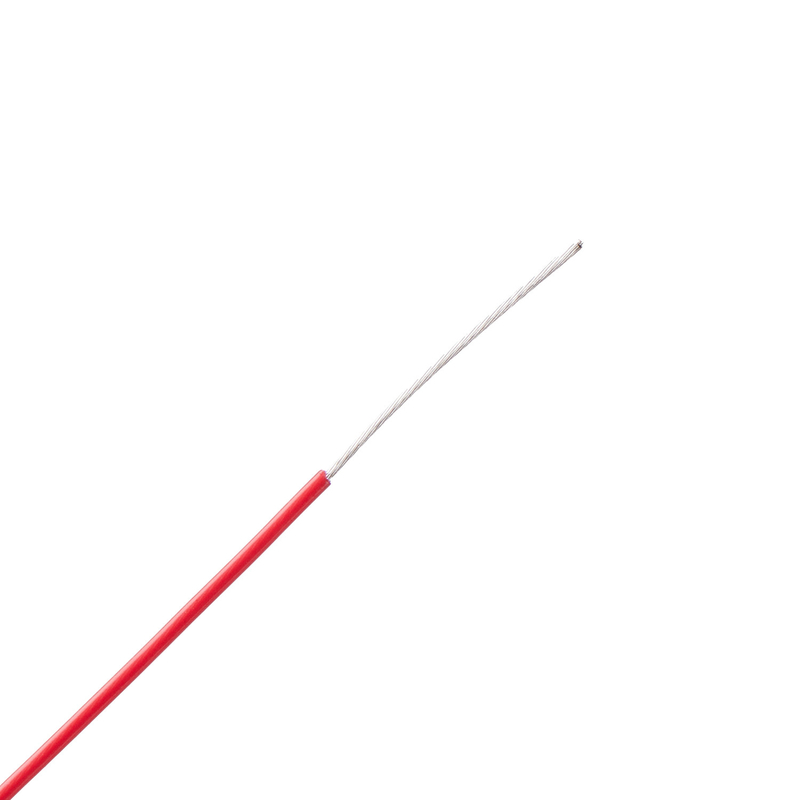

Temperatura znamionowa: -80 ℃ + 250 ℃
Napięcie znamionowe: 600 V
Dyrygent: 26AWG-6AWG stała/skręcona miedź ocynowana/srebrna miedź/nikiel miedź
Izolacja: PFA
Kolor: czerwony, żółty, niebieski, biały, czarny, zielony, brązowy, pomarańczowy, fioletowy, żółto zielony, przezroczysty itp.
Certyfikat/Standard: UL785-2000
Zastosowanie: szeroko stosowane w urządzeniach elektronicznych, oświetleniu, oprzyrządowaniu
DANE TECHNICZNE
Napięcie znamionowe 300v
Napięcie testowe 2000V
Izolacja: materiał FEP flubon
Stała ocena temperatury: -100°C do +200°C
Dyrygent: miedź cynowana
STRUKTURA:
Są to przewody elektryczne, które są wytłaczane i pokryte żywicą FEP na powlekanym cyną wyżarzanym drutem miedzianym, posrebrzanej wyżarzanej miedzi itp.
CECHY:
Jest to reprezentatywny produkt przewodów izolowanych żywicą fluorowęglową o doskonałych właściwościach elektrycznych.Odporność na ciepło, mrozoodporność, odporność chemiczna, ognioodporność itp.
Zakres zastosowania
Do użytku w środowiskach o bardzo wysokich temperaturach roboczych, intensywnym stosowaniu środków chemicznych lub w pomieszczeniach zamkniętych
Typowe obszary zastosowań
- Szafy sterownicze z wysoką temperaturą
Pokolenie
- Urządzenia pomiarowe
- Piece i cegielnie
- Sprzęt grzewczy i kuchnia
urządzenia
- Budowa silników elektrycznych
- Instalacje w przemyśle chemicznym
|
AWG
|
Sekcja
(mm2)
|
Konduktor
Nr/Śred.
(mm)
|
Śr.Grubość izolacji
(mm)
|
Min.Grubość izolacji
(mm)
|
Całkowita średn.
(mm)
|
Maks.Opór
20 ℃ (≤Ω/km)
|
| 26 |
0,13 |
7/0,16 |
0,51 |
0,45 |
1,50 |
150 |
| |
|
1/0,41 |
0,51 |
0,45 |
1,43 |
143 |
| 24 |
0,22 |
7/0,20 |
0,51 |
0,45 |
1,62 |
94,2 |
| |
|
19/0,12 |
0,51 |
0,45 |
1,62 |
89,3 |
| 22 |
0,33 |
7/0,25 |
0,51 |
0,45 |
1,77 |
56,4 |
| |
|
19/0.15 |
0,51 |
0,45 |
1,77 |
59,4 |
| 20 |
0,5 |
7/0,32 |
0,51 |
0,45 |
1,98 |
35,2 |
| |
|
19/0.18 |
0,51 |
0,45 |
1.92 |
36,7 |
| 18 |
0,8 |
7/0,40 |
0,51 |
0,45 |
2,22 |
23,2 |
| |
|
19/0,23 |
0,51 |
0,45 |
2.17 |
24,6 |
| 16 |
1,3 |
19/0,30 |
0,51 |
0,45 |
2,52 |
14,6 |
| 14 |
2 |
19/0,37 |
0,51 |
0,45 |
2,87 |
8.96 |
| 12 |
3,3 |
19/0,48 |
0,51 |
0,45 |
3,42 |
5,64 |
| 10 |
5,3 |
37/0,43 |
0,51 |
0,45 |
4.03 |
3,546 |
| 9 |
6,5 |
37/0,48 |
0,76 |
0,65 |
3,92 |
3.12 |
| 8 |
8,2 |
133/0,28 |
0,76 |
0,65 |
5,72 |
2.16 |
| 7 |
10 |
133/0,32 |
0,76 |
0,65 |
6,32 |
1.68 |
| 6 |
13 |
133/0,36 |
0,76 |
0,65 |
6.92 |
1,45 |
| Uwagi: dostępne więcej AWG, pls.Skontaktuj się z nami |
