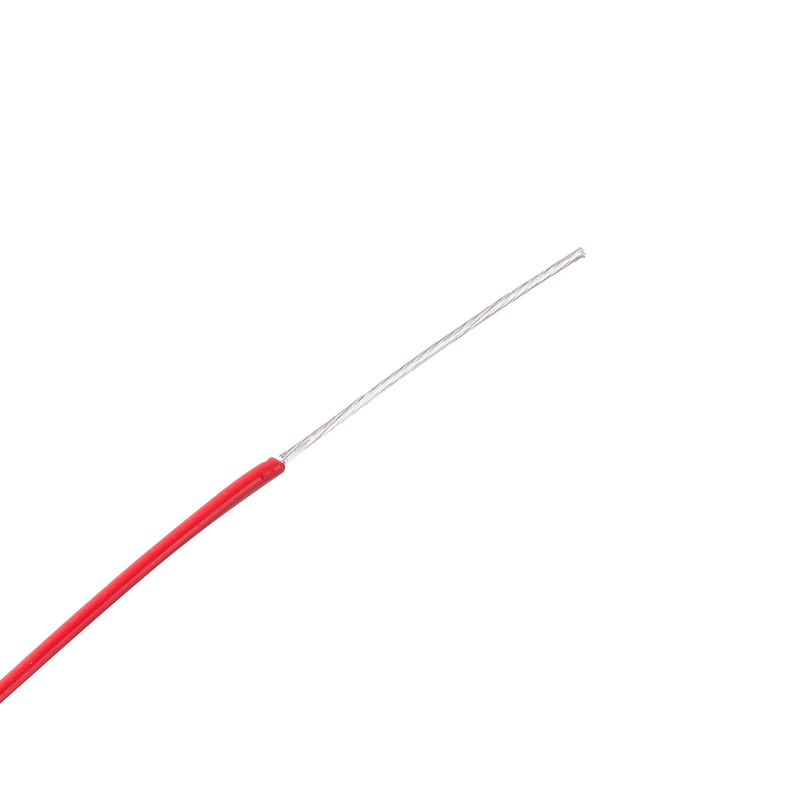

PFA wysokotemperaturowy drut owy 30 AWG ze splotem stałym
Izolowany drut typu 10129 „” (PFA)
Ocena 250C, 150 V
Przewód 36-20 AWG stały lub linkowy.
Izolacja Perfluoroalkoksy.(PFA) : średnio 6 mils min
5 mils min w dowolnym momencie.
Standardowy materiał okablowania urządzenia UL 758.
Instrukcje szczegółowe badanie
do UL Wytrzymałość na rozciąganie i wydłużenie izolacji przed
Reprezentatywne starzenie.
Zginanie.
Test iskry.
UL (4) Szczegółowe badanie
Kontrola kontr (4) Wytrzymałość na rozciąganie i wydłużenie izolacji.
Program (4) Szok cieplny z wyjątkiem 260C.
(4) Zimny zakręt.
(2) Test płomienia poziomego.
Oznakowanie Ogólne.
Zastosowanie Jako izolowane pojedyncze w kablach z płaszczem.
|
AWG
|
Sekcja
(mm2)
|
Konduktor
Nr/Śred.
(mm)
|
Śr.Grubość izolacji
(mm)
|
Min.Grubość izolacji
(mm)
|
Całkowita grubość
(mm)
|
Maks.Opór
20 ℃ (≤Ω/km)
|
| 36 |
0,013 |
7/0,05 |
0,15 |
0,12 |
0,45 |
1360 |
| 34 |
0,02 |
1/0,16 |
0,15 |
0,12 |
0,46 |
1048 |
| 32 |
0,03 |
7/0,08 |
0,15 |
0,12 |
0,54 |
664.8 |
| 1/0,20 |
0,15 |
0,12 |
0,50 |
588,3 |
| 30 |
0,05 |
7/0,10 |
0,15 |
0,12 |
0,60 |
381 |
| 28 |
0,08 |
7/0,12 |
0,15 |
0,12 |
0,66 |
239 |
| 1/0,32 |
0,15 |
0,12 |
0,62 |
227 |
| 26 |
0,13 |
7/0,16 |
0,15 |
0,12 |
0,78 |
150 |
| 1/0,41 |
0,15 |
0,12 |
0,71 |
140 |
| 24 |
0,22 |
7/0,20 |
0,15 |
0,12 |
0,90 |
94,2 |
| 19/0,12 |
0,15 |
0,12 |
0,90 |
92 |
| 22 |
0,33 |
7/0,25 |
0,15 |
0,12 |
1,05 |
59,4 |
| 19/0.15 |
0,15 |
0,12 |
1,05 |
59,4 |
| 20 |
0,5 |
7/0,32 |
0,15 |
0,12 |
1,26 |
36,7 |
| 19/0.18 |
0,15 |
0,12 |
1,20 |
36,7 |
| 18 |
0,8 |
7/0,40 |
0,20 |
0,17 |
1,60 |
23,2 |
| 19/0,23 |
0,20 |
0,17 |
1,55 |
23,2 |
| 17 |
1 |
19/0,26 |
0,20 |
0,17 |
1,70 |
18,3 |
| 16 |
1,3 |
19/0,30 |
0,20 |
0,17 |
1,90 |
14,6 |
| 15 |
1,5 |
19/0,32 |
0,20 |
0,17 |
2.00 |
12,7 |
| Uwagi: dostępne więcej AWG, pls.Skontaktuj się z nami |
Shanghai Dingzun Special Electric Wire and Cable Co., Ltd. jako przedsiębiorstwo high-tech zostało założone w 2005 roku, które zajmuje się badaniami, rozwojem, projektowaniem i produkcją specjalnych przewodów i kabli.
Shanghai Dingzun Special Electric Wire and Cable Co., Ltd. ma silną siłę techniczną, istniejący personel 132 osoby, w tym wyższe tytuły personelu zawodowego i technicznego 26 osób, z własnym patentem na wynalazek.Rozumiemy standardy techniczne i standardy produkcyjne drutu i kabli różnych krajów na świecie, możemy zaprojektować i wyprodukować 6 kategorii, ponad 800 typów i specyfikacji drutu i kabla.Roczna produkcja sięga 70 milionów metrów.Głównymi produktami są drut i kabel odporny na wysokie temperatury, drut i kabel odporny na wysokie napięcie, kabel ekranowany, kabel koncentryczny, drut kompensacyjny termopary i inny specjalny drut i kabel.Produkty są szeroko stosowane w przemyśle lotniczym, urządzeniach elektronicznych, oprzyrządowaniu, metalurgii i przemyśle chemicznym, szczególnie w wysokich temperaturach, niskich temperaturach, silnym kwasie, silnych alkaliach, wysokim poziomie oleju, silnym promieniowaniu i innych trudnych warunkach pracy.
Obecnie nasza firma posiada dwa warsztaty produkcyjne o powierzchni prawie 5000 m2 wyposażone w 18 linii produkcyjnych różnego typu, 156 innych pomocniczych urządzeń produkcyjnych, 48 urządzeń testujących, w tym 36 urządzeń testujących inline.Kompletny sprzęt testujący gwarantuje najwyższą jakość produktu, a duża zdolność produkcyjna zapewnia terminową dostawę zamówień.
Firma przeszła certyfikację międzynarodowego systemu zarządzania jakością ISO9001: 2015, nasze produkty przeszły obowiązkową certyfikację CCC w Chinach, certyfikat UL w Stanach Zjednoczonych, certyfikat CE w Unii Europejskiej, a nasze produkty są sprzedawane do Stanów Zjednoczonych, Europy, Japonii oraz inne kraje i regiony.Nasza certyfikacja systemowa, certyfikacja bezpieczeństwa produktów i pochwały klientów na całym świecie dowodzą, że nasze produkty są godne zaufania.Ponadto produkowane przez nas przewody i kable przeszły również testy RoHS, zgodnie z wymogami środowiskowymi Unii Europejskiej, wspólnie z Państwem chronimy nasz wspólny zielony dom.
Zgodnie z wymaganiami klienta możemy również wykonać niestandardowy projekt, produkcję, aby spełnić specyficzne wymagania klienta dotyczące drutu i kabla lub zgodnie z rysunkami konstrukcyjnymi klienta w celu dostosowania produktu.
Nasza baza produkcyjna znajduje się w Szanghaju, największym mieście handlowym w Chinach, które może szybko i wygodnie dotrzeć do wszystkich krajów świata.
Kabel Dingzun łączący cały świat, wyprowadzający rosnącą moc, przenoszący sygnał współpracy, dzielący się szansami i przyszłością.
