Wstęp:
Kable koncentryczne są powszechnie używane przez operatorów kablowych, firmy telefoniczne i dostawców Internetu na całym świecie do przesyłania danych, komunikacji wideo i głosowej do klientów.Stał się również szeroko stosowany w domu.
Kabel koncentryczny jako technologia istnieje od dawna (od początku XX wieku) i ma wiele unikalnych zalet w zakresie niezawodnej i dokładnej transmisji.
Ma też pewne ograniczenia, które w niektórych przypadkach powodują, że jest zastępowany kablami światłowodowymi, kablami kategoryzowanymi lub czasem sygnałami bezprzewodowymi.
Kluczem do sukcesu kabla koncentrycznego jest jego ekranowana konstrukcja, dzięki której miedziany rdzeń kabla może szybko przesyłać dane bez zakłóceń lub uszkodzeń spowodowanych czynnikami środowiskowymi.
Budowa:

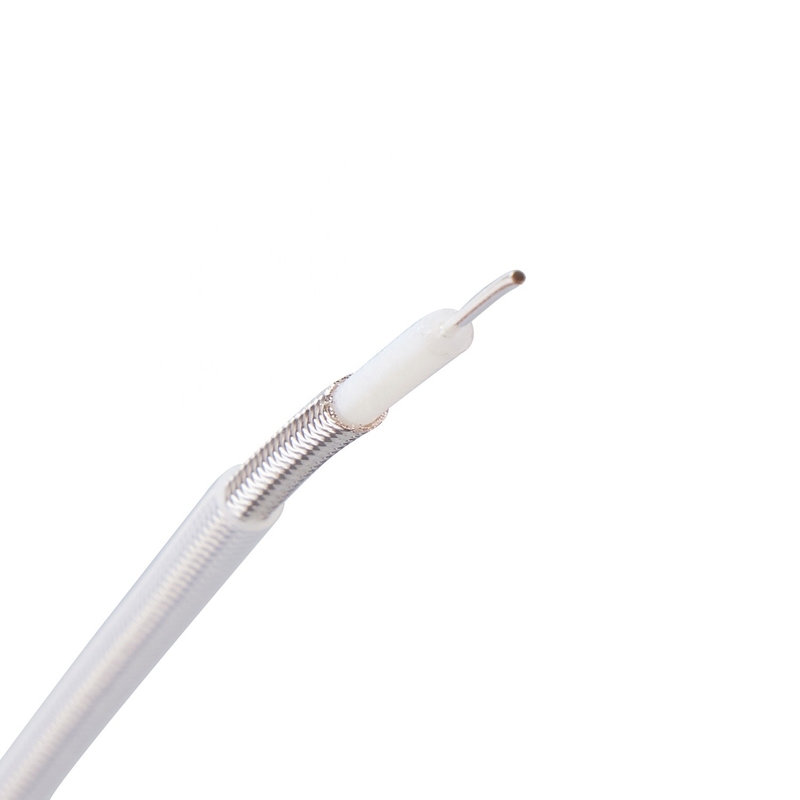

Kabel koncentryczny to rodzaj kabla, którego wewnętrzny przewodnik jest otoczony warstwą izolacyjną, otoczoną przewodzącym ekranem.Wiele z nich ma również płaszcze izolacyjne.Poniższy rysunek ilustruje budowę typowego kabla.Sygnał elektryczny przepływa przez centralny przewodnik.
1. Środkowy przewodnik — stal miedziowana.
2. Środkowe wiązanie przewodników — zastosowano czysty polimer, aby zapobiec migracji wody.
3. Dielektryk - polietylen zapewnia stabilną mechanicznie piankę zamkniętokomórkową o wysokim VP.
4. Pierwszy przewód zewnętrzny - warstwa ekranująca trwale połączona z rdzeniem dielektrycznym za pomocą aluminiowo-polimerowej taśmy aluminiowej.
5. Drugi przewód zewnętrzny — dodatkowa aluminiowo-polimerowa taśma aluminiowa jest stosowana w konstrukcjach z potrójnym i poczwórnym ekranem w celu dalszego zwiększenia izolacji ekranu o wysokiej częstotliwości przed i po zgięciu.
6. Trzeci przewód zewnętrzny — dodatkowe aluminiowo-polimerowe paski aluminiowe są stosowane w konstrukcjach z potrójnym i poczwórnym polem w celu dalszego wzmocnienia izolacji ekranującej o wysokiej częstotliwości przed i po zgięciu.
7. Czwarty przewód zewnętrzny — dodatkowy oplot aluminiowy 34 lub 36 AWG jest używany w strukturze z czterema ekranami w celu dalszej poprawy izolacji ekranowania niskich częstotliwości w ekstremalnych środowiskach z zakłóceniami RF.
8. Środek ochronny odporny na korozję
Wewnątrz i nad głową - konstrukcja z materiału kroploszczelnego
8. Środek ochronny odporny na korozję
Wewnątrz i napowietrznie - materiał kroploszczelny mający na celu wyeliminowanie migracji wilgoci do struktury kabla.
Underground - Płynna mieszanka, która uszczelnia małe pęknięcia płaszcza.
9. Powłoka -- stabilizowana promieniami UV zewnętrzna powłoka z polietylenu (PE) lub trudnopalnego polichlorku winylu (PVC) może być stosowana do ochrony przewodów rdzeniowych podczas instalacji i przedłużenia żywotności kabla.
10. Integral Messenger - element nośny z ocynkowanego drutu ze stali węglowej połączony z kablem za pomocą odłączanej siatki.
Cechy produktu:
jednorodna charakterystyka impedancja niska strata niskie opóźnienie transmisji doskonałe parametry elektryczne odporność na zakłócenia elektromagnetyczne i dobra miękkość, nie tylko niewielka waga, i ma właściwości odporności na wysoką temperaturę, odporność na wilgoć, odporność na korozję, ekranowanie, tłumienie, fala stojąca i inne wskaźniki mają doskonałą energię elektryczną , nie zawiera szkodliwych substancji, zgodnie z normami ROHS
Główne zastosowania: Antena systemu komunikacji komunikacyjnej jest szeroko stosowana w komunikacji, lotnictwie, inteligentnych robotach, wojsku i innych dziedzinach.
Parametry techniczne
Temperatura znamionowa:-55 ℃ ∽ + 200 ℃
Napięcie znamionowe: test napięcia 2000 v, napięcie testu iskry 4000 v
Dyrygent: srebrna miedź
Izolacja: PTFE
Kolor: jasny brąz, przezroczysty, niebieski
Certyfikat/Norma: Produkt zgodny z RoHS i normą ognioodporną
Zastosowanie: Szeroko stosowany do transmisji sygnału o wysokiej częstotliwości w sprzęcie komunikacyjnym lub innym sprzęcie elektronicznym
| Styl |
Konduktor
Nr/ Śr.
(mm)
|
średnica zewnętrzna (mm) |
warstwy tarczy |
Średnia grubość płaszcza
(mm)
|
OD
(mm)
|
stała tłumienia (≤dB/m) |
| 30 Hz |
200 Hz |
3000 Hz |
| SF46F-50-1.5-1 |
7/0.18 |
1,50 |
1 |
≥0,25 |
2,55 |
0,19 |
0,50 |
2.0 |
| SF46F-50-1.5-2 |
7/0.18 |
1,50 |
2 |
3.10 |
0,19 |
0,50 |
2.0 |
| SF46F-50-2-1 |
7/0,254 |
2.20 |
1 |
3.30 |
0,12 |
0,31 |
1.27 |
| SF46F-50-2-2 |
7/0,254 |
2.20 |
2 |
3,95 |
0,12 |
0,31 |
1.27 |
| SF46F-50-3-1 |
7/0,35 |
3.00 |
1 |
≥0,35 |
4.35 |
0,086 |
0,23 |
0,95 |
| SF46F-50-3-2 |
7/0,35 |
3.00 |
2 |
5.10 |
0,086 |
0,23 |
0,95 |
| SF46F-75-1.5-1 |
7/0.10 |
1,50 |
1 |
≥0,25 |
2,50 |
0,20 |
0,50 |
2.0 |
| SF46F-75-1.5-2 |
7/0.10 |
1,50 |
2 |
3.10 |
0,20 |
0,50 |
2.0 |
| SF46F-75-2 |
7/0.14 |
2.20 |
1 |
3.25 |
0,12 |
0,31 |
1.27 |
| SF46F-75-3-1 |
7/0.18 |
3.00 |
1 |
≥0,35 |
4.35 |
0,086 |
0,23 |
0,95 |
| SF46F-75-3-2 |
7/0.18 |
3.00 |
2 |
5.10 |
0,086 |
0,23 |
0,95 |
