Z-25B
Szczegóły: SIHF

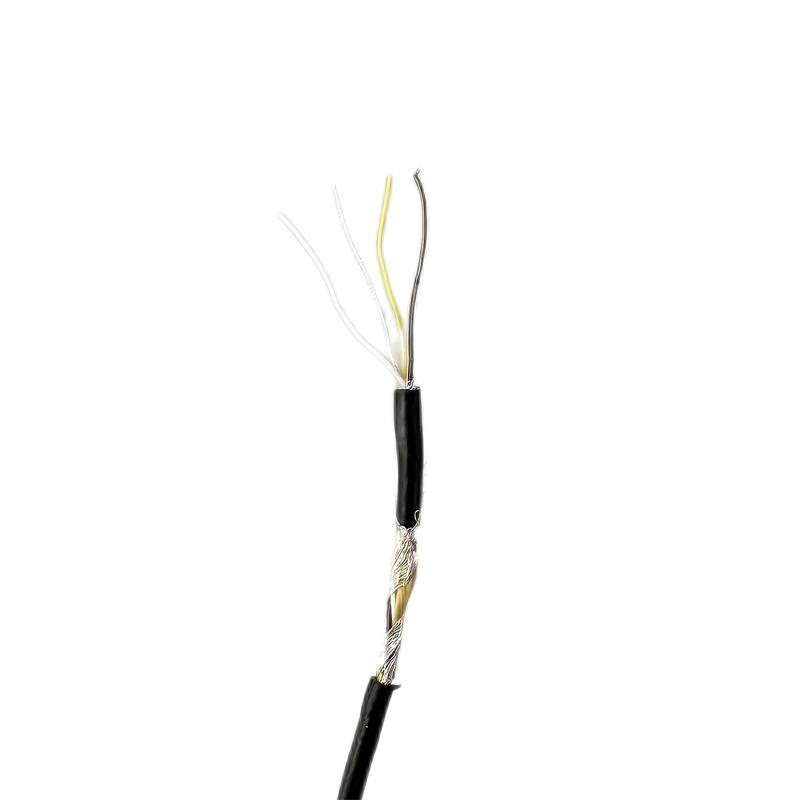

Opis: 4-rdzeniowy, wielordzeniowy, bardzo cienki ekranowany kabel sterowniczy z PVC
Detale:
Przewodnik: posrebrzana miedź
Powierzchnia przekroju: 0,014 mm2
Konstrukcja: 7/0.05
Izolacja: FEP (BIAŁY, CZARNY, ŻÓŁTY PRZEŹROCZYSTY)
Średnica drutu: 0,35 mm
Wzmocnienie: włókno aramidowe
Ekran spiralny: Miedź posrebrzana 0,05
Kurtka: PCV
Średnica zewnętrzna: 1,8 ± 0,2 mm
Kolor kurtki: czarny
Wypełniacz: włókno galasowe
Temperatura znamionowa: 200c
Napięcie znamionowe: 24 V
Typ: wielożyłowy kabel sterujący
4-rdzeniowy, wielordzeniowy, bardzo cienki ekranowany kabel sterujący z PVC to niestandardowy kabel dla Turcji.
Klient potrzebuje bardzo elastycznego kabla, który również może przesyłać sygnał.Dlatego używamy izolacji fep do kontrolowania średnicy.W celu zwiększenia wytrzymałości całego kabla wzmocniliśmy go włóknem aramidowym, a dla uzyskania super elastyczności zastosowaliśmy bardzo cienki drut 0,05 oraz spiralny ekran zamiast oplotu ekranującego.
Ponieważ temperatura pracy jest normalna, używamy PVC zamiast fep, ponieważ płaszcz silikonowy sprawi, że cały kabel będzie grubszy, PVC jest w tym przypadku najlepszym wyborem.
SPECYFIKACJA PRODUKTU
| AWG |
Liczba rdzeni |
Przekrój przewodu
mm^2 |
Nominalna średnica zewnętrzna
mm |
Waga miedzi
kg/km |
Waga brutto
kg/km |
| 20 |
2 |
0,25 |
8.7 |
55,5 |
101 |
| 20 |
3 |
0,25 |
8.9 |
60,8 |
118 |
| 20 |
4 |
0,25 |
9.4 |
66,5 |
131 |
| 20 |
5 |
0,25 |
10 |
81,6 |
153 |
| 20 |
7 |
0,25 |
10,5 |
92,2 |
173 |
| 20 |
10 |
0,25 |
13.1 |
124 |
242 |
| 20 |
12 |
0,25 |
13.4 |
134,4 |
263 |
| 20 |
16 |
0,25 |
14.6 |
170,2 |
326 |
| 20 |
18 |
0,25 |
15.1 |
181 |
351 |
| 20 |
25 |
0,25 |
19.4 |
230.1 |
348 |
| 18 |
2 |
0,75 |
9.2 |
61,4 |
124 |
| 18 |
3 |
0,75 |
9.5 |
69.1 |
136 |
| 18 |
4 |
0,75 |
10.1 |
86,7 |
159 |
| 18 |
5 |
0,75 |
10.8 |
95,2 |
180 |
| 18 |
7 |
0,75 |
11.6 |
113,3 |
212 |
| 18 |
10 |
0,75 |
14.4 |
165,2 |
306 |
| 18 |
12 |
0,75 |
14.7 |
180,3 |
333 |
| 18 |
16 |
0,75 |
16,5 |
212.2 |
418 |
| 18 |
18 |
0,75 |
17.3 |
282.1 |
453 |
| 18 |
25 |
0,75 |
22.1 |
297,4 |
468 |
| 17 |
2 |
1 |
9.5 |
66,7 |
132 |
| 17 |
3 |
1 |
9.7 |
86,2 |
153 |
| 17 |
4 |
1 |
10.4 |
96,8 |
173 |
| 17 |
5 |
1 |
11.3 |
108,3 |
202 |
| 17 |
7 |
1 |
12 |
141,2 |
243 |
| 17 |
10 |
1 |
14,9 |
190 |
238 |
| 17 |
12 |
1 |
15.2 |
209,8 |
371 |
| 17 |
16 |
1 |
17 |
251,8 |
468 |
| 17 |
18 |
1 |
17.8 |
297,4 |
526 |
| 17 |
25 |
1 |
23 |
329 |
559 |
| 16 |
2 |
1.5 |
10.7 |
87,7 |
172 |
| 16 |
3 |
1.5 |
11.2 |
103,5 |
198 |
| 16 |
4 |
1.5 |
11.8 |
131,7 |
235 |
| 16 |
5 |
1.5 |
13.3 |
148,5 |
281 |
| 16 |
7 |
1.5 |
14.3 |
193,4 |
345 |
| 16 |
10 |
1.5 |
17.7 |
268,5 |
482 |
| 16 |
12 |
1.5 |
18 |
298,4 |
531 |
| 16 |
16 |
1.5 |
20.1 |
362,3 |
662 |
| 16 |
18 |
1.5 |
20.9 |
394 |
720 |
| 16 |
25 |
1.5 |
24.1 |
488,2 |
791 |
| 14 |
2 |
2.5 |
12.1 |
122,3 |
230 |
| 14 |
3 |
2.5 |
12.9 |
147,7 |
275 |
| 14 |
4 |
2.5 |
14.2 |
188,6 |
340 |
| 14 |
5 |
2.5 |
15.3 |
214,9 |
394 |
| 14 |
7 |
2.5 |
16,9 |
265,7 |
488 |
| 12 |
4 |
4 |
17.1 |
294 |
520 |
| 12 |
5 |
4 |
19.4 |
374 |
653 |
| 10 |
4 |
6 |
18.8 |
449 |
781 |
| 10 |
5 |
6 |
21.2 |
563 |
982 |
| 8 |
4 |
10 |
25,7 |
759 |
1294 |
| 6 |
4 |
16 |
28.4 |
1180 |
1988 |
| 4 |
4 |
25 |
35 |
1810 |
2995 |
