Z-43
Szczegóły: SIHF GLP

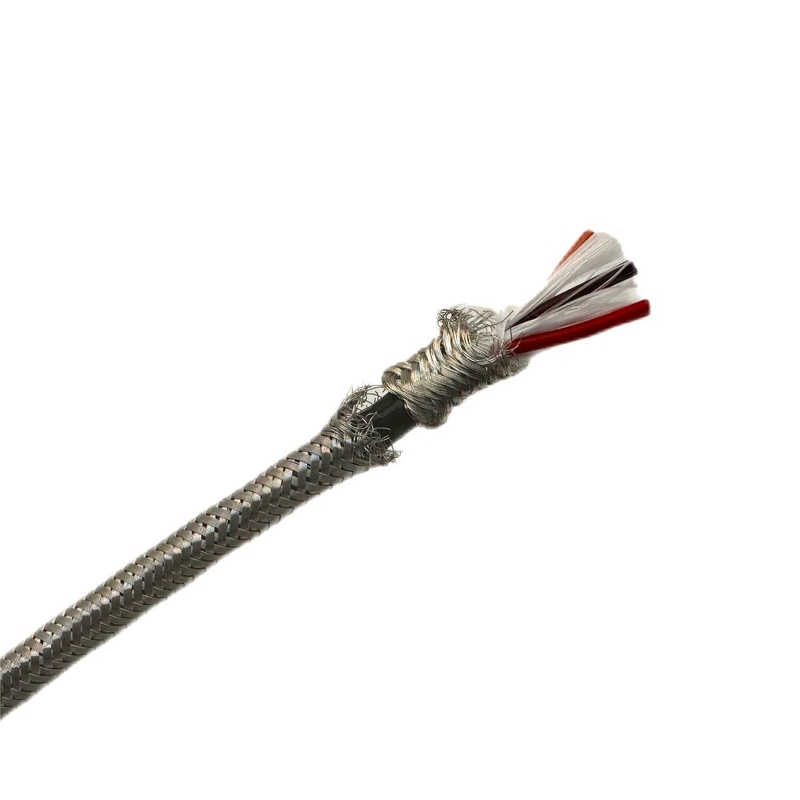

Opis: Kabel ekranowany z 3 żyłami koncentrycznymi
Detale:
3x kabel koncentryczny
Dyrygent: Miedź posrebrzana
Konstrukcja: 42/0.08
Izolacja: FEP
Opakowania: taśma PTFE
Ekran: pleciony drut miedziany ocynowany
Kurtka: FEP
Wypełniacz: włókno szklane
Ogólny ekran: pleciony drut miedziany ocynowany
Kurtka zewnętrzna: FEP
Ekran: pleciony ze stali nierdzewnej
Temperatura znamionowa: 200 stopni
Napięcie znamionowe 300 V
Typ: kabel koncentryczny
SPECYFIKACJA PRODUKTU
| AWG |
Liczba rdzeni |
Przekrój przewodu
mm^2 |
Nominalna średnica zewnętrzna
mm |
Waga miedzi
kg/km |
Brutto
Waga
kg/km |
| 18 |
2 |
0,75 |
7.2 |
14.4 |
88 |
| 18 |
3 |
0,75 |
7.6 |
21.6 |
99 |
| 18 |
4 |
0,75 |
8.1 |
29 |
121 |
| 18 |
5 |
0,75 |
9.2 |
36 |
147 |
| 18 |
6 |
0,75 |
9.9 |
43 |
169 |
| 18 |
7 |
0,75 |
9.9 |
50 |
178 |
| 17 |
2 |
1 |
7.6 |
19 |
98 |
| 17 |
3 |
1 |
8 |
29 |
119 |
| 17 |
4 |
1 |
8.8 |
38 |
139 |
| 17 |
5 |
1 |
9.7 |
48 |
167 |
| 17 |
6 |
1 |
10.4 |
58 |
185 |
| 17 |
7 |
1 |
10.4 |
67 |
194 |
| 16 |
2 |
1.5 |
8.3 |
29 |
126 |
| 16 |
3 |
1.5 |
8.7 |
43 |
143 |
| 16 |
4 |
1.5 |
9.6 |
58 |
170 |
| 16 |
5 |
1.5 |
10.4 |
72 |
198 |
| 16 |
6 |
1.5 |
11.4 |
86 |
245 |
| 16 |
7 |
1.5 |
11.4 |
101 |
256 |
| 16 |
8 |
1.5 |
12.7 |
116 |
315 |
| 16 |
10 |
1.5 |
14 |
144 |
370 |
| 16 |
12 |
1.5 |
14,5 |
173 |
408 |
| 16 |
14 |
1.5 |
15.6 |
202 |
471 |
| 16 |
16 |
1.5 |
17 |
231 |
541 |
| 16 |
18 |
1.5 |
17.8 |
260 |
599 |
| 16 |
20 |
1.5 |
18.3 |
288 |
630 |
| 16 |
24 |
1.5 |
20.4 |
346 |
760 |
| 14 |
2 |
2.5 |
9.7 |
48 |
165 |
| 14 |
3 |
2.5 |
10.2 |
72 |
238 |
| 14 |
4 |
2.5 |
11,5 |
96 |
268 |
| 14 |
5 |
2.5 |
12.7 |
120 |
315 |
| 14 |
6 |
2.5 |
13.7 |
144 |
370 |
| 14 |
7 |
2.5 |
13.7 |
168 |
385 |
| 14 |
12 |
2.5 |
17.6 |
288 |
608 |
| 12 |
2 |
4 |
11,5 |
77 |
255 |
| 12 |
3 |
4 |
12.2 |
115 |
299 |
| 12 |
4 |
4 |
13.4 |
154 |
365 |
| 12 |
5 |
4 |
15.1 |
192 |
455 |
| 12 |
6 |
4 |
16.4 |
230 |
525 |
| 12 |
7 |
4 |
16.4 |
269 |
556 |
| 10 |
2 |
6 |
12,9 |
115 |
326 |
| 10 |
3 |
6 |
13.7 |
173 |
401 |
| 10 |
4 |
6 |
14.8 |
230 |
485 |
| 10 |
5 |
6 |
16.8 |
288 |
602 |
| 10 |
6 |
6 |
18.2 |
346 |
701 |
| 10 |
7 |
6 |
18.2 |
403 |
736 |
| 8 |
2 |
10 |
17.3 |
192 |
543 |
| 8 |
3 |
10 |
18.4 |
288 |
652 |
| 8 |
4 |
10 |
20.6 |
384 |
825 |
| 8 |
5 |
10 |
22,5 |
480 |
987 |
| 6 |
2 |
16 |
20.2 |
308 |
748 |
| 6 |
3 |
16 |
21,5 |
462 |
909 |
| 6 |
4 |
16 |
23.4 |
616 |
1183 |
| 6 |
5 |
16 |
26.2 |
770 |
1393 |
| 4 |
2 |
25 |
23,8 |
480 |
1046 |
| 4 |
3 |
25 |
26 |
720 |
1347 |
| 4 |
4 |
25 |
28.3 |
960 |
1678 |
| 2 |
2 |
35 |
27.2 |
672 |
1378 |
| 2 |
3 |
35 |
29 |
1008 |
1846 |
| 2 |
4 |
35 |
32.3 |
1344 |
2240 |
| 1 |
2 |
50 |
31,4 |
960 |
1869 |
| 1 |
3 |
50 |
33,5 |
1440 |
2384 |
| 1 |
4 |
50 |
37,2 |
1920 |
2702 |
| 2/0 |
2 |
70 |
35,3 |
1344 |
2482 |
| 2/0 |
3 |
70 |
38,3 |
2016 |
3314 |
| 2/0 |
4 |
70 |
42,5 |
2688 |
4074 |
| 3/0 |
2 |
90 |
41,4 |
1824 |
3380 |
| 3/0 |
3 |
90 |
44,8 |
2736 |
4299 |
| 3/0 |
4 |
90 |
49,8 |
3648 |
5339 |
| 4/0 |
3 |
120 |
48,8 |
3465 |
5277 |
| 4/0 |
4 |
120 |
54.1 |
4620 |
6571 |
Kabel ekranowany z 3 żyłami koncentrycznymi jest bardzo skomplikowanym kablem.Po pierwsze, ma konstrukcję 3-koncentryczną.Każdy kabel koncentryczny zawiera: żyłę z miedzi srebrnej, z izolacją fep i owinięciem taśmą ową, następnie oplot z ocynowanej miedzi jako ekran, a na koniec płaszcz fep.
Aby cały kabel był okrągły i gładki wypełniamy włóknem szklanym, następnie całościowo ekranujemy (oplot z ocynowanych drucików miedzianych), płaszcz zewnętrzny to ponownie FEP.
Ekran jest opleciony drutem ze stali nierdzewnej, aby chronić cały kabel przed przetarciem i rozdarciem.
Możemy więc stwierdzić, że istnieje wielowarstwowa osłona, aby zapewnić mniejszą utratę sygnału i brak zakłóceń.A ten kabel może pracować w środowisku o temperaturze 200 stopni.
